蓄电池充放电测试仪,【天正华意电气设备(襄阳市分公司)tianzh3611-50】是专业蓄电池充放电测试仪生产厂家,行业资讯,CgT4HRvak提供各类蓄电池充放电测试仪,欢迎广大新老客户前来考察,服务到位,价格实惠,联系人:杨经理,地址:平度市平安路2号。

蓄电池充放电测试仪：主机接入AC220V电源，合上交流空开开关。第六步：插入电源，主机开机。第七步：进入放电参数设置。第八步：将放电开关拨到合的位置。第九步：点击“确定”开始测试。仪器快速上手流程图3.2 接口及接线说明3.2.1 仪器接口序号功 能序号功 能镀铬把手外部通讯扩展接口7英寸触摸式液晶屏USB数据接口交流输入接口＋设备电源开关电池正极接入口 电池负极接入口 移动万向轮3.2.2 操作显示屏四、功能概述1.具备放电容量测试功能；2.具备放电电压、电流、时间、容量等阀值的设定；3.具备测试数据记录以日期时间保存并显示在历史数据中；4.具备电压、电流、容量、温度实时动态显示； 5.具备充、放电参数预设置，一键启动；6.采用三相交流220V供电方式。7.7英寸液晶触摸显示屏,分辨率1024x600。8.内置存储器（128MB）：支持自动存储测试记录，可查看历史数据情况。9.预留RS485主机接口，电池单节电压采集。（扩展功能，默认不开放）10.预留RS485从机接口，接受远程控制。（扩展功能，默认不开放）11.预留CAN通信接口。（扩展功能，默认不开放）12.预留USB接口，数据转存（定制功能，默认不开放）五、产品操作5.1 产品使用前注意事项1.设备的控制系统使用交流供电，工作中需要保持交流的不间断供电。2.设备工作时需保证良好通风，进风口及出风口1米范围内不可有遮挡。3.设备应在室内使用，保持设备干燥、无腐蚀、无结露、通风良好。5.2 产品接线5.2.1 接线图示 设备连接：将放电电缆线的快速接头插入测试仪的快速插座对接（红正黑负），然后将放电导线另一端分别与电池组两端连接（红正黑负）。

蓄电池充放电测试仪整组低限：在放电过程中如果整组电压低于该设定值，系统将停机，并报整组电压低状态。放电电流：恒电流放电时，放电电流的设定值。放电功率：恒功率放电时，放电功率的设定值。单体电压：点击该按钮过切换到单体电压显示界面，在单体电压显示界面上按右下角的“返回”按钮，将再次退回到本页面。暂 停：放电过程中，按下此按钮后，放电过程会暂停，数据也会停止记录。再次按下此键，又会恢复到放电过程中。开 始此按键是启、停、复位三键合一功能键，并可实时提示操作。例如：当产生报警时，此按键会变为：“复位”，当处于停止时，此按键会显示为“开始”，当处于运行时，会显示为“结束”。本设备放电功能具有“恒电流”和“恒功率”两种放电模式选择，分别介绍如下：5.2.1 恒电流放电界面注意：当更改放电模式为“恒电流”时，则放电参数设置显示为“放电电流/A”。5.2.2 恒功率放电界面注意：当更改放电模式为“恒功率”时

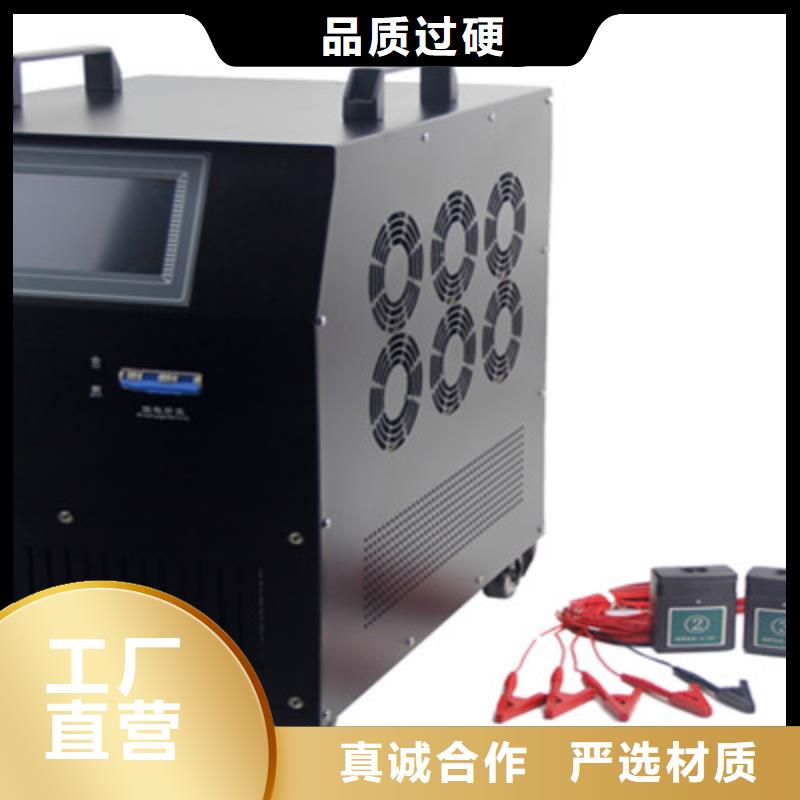

蓄电池充放电测试仪产品特点?7寸彩色触摸液晶显示器，中英文双语言显示，适合国内外客户使用。?主机具备USB接口，可用U盘读取存储纪录，无须携带电脑，单机即可工作；日后用电脑打印报告即可。?本机具有2G超大容量内部数据存储空间，解决了外出试验时忘带U盘的烦恼。?采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更，，不会有一般放电电阻的红热危险现象。?内部控制器采用双CPU协同工作，限度地保证测试的，可靠及准确性。当其中一个CPU故障时，另一个CPU会发出报警，并执行关机程序。?本机内部记忆装置采用FLASH ROM设计，测试过程突然停电或长时间不用，主机内记忆数据也不会丢失。?带中文后台分析软件，可自动将测量数据导成WORD格式，方便基层工程师制作测试报告和对历史数据管理进行有效管理。?外观设计：采用单手提设计、坚固可靠。面板采用正面斜板设计，易读易操作，美观大方。?具有快速连接功能，操作使用简单。产品拓展?可选在线补偿式放电功能：在线放电时，主机显示电流＝电池组放电电流＝主机内部假负载电流＋实际负载电流，由于在线放电时实际负载电流会随着在线电压的变化而变化，主机内部假负载也会自动进行调整，以保证蓄电池组一直以真正的恒流方式放电。五、设备组成5.1 工作示意图5.2设备主要部件图示铝合金包装箱 主机 接地线电压监测线 放电电缆（红） 放电电缆（黑）5.3设备数量序号 品名 数量 备注1 蓄电池放电测试仪
